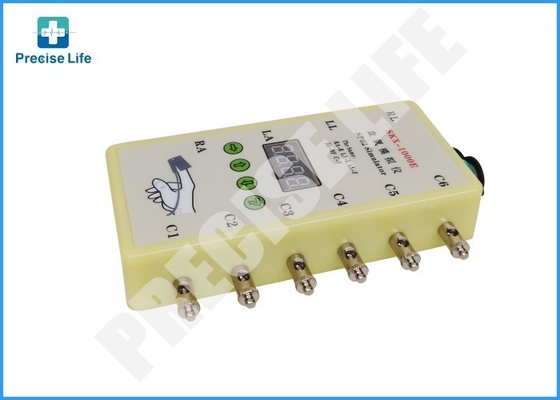

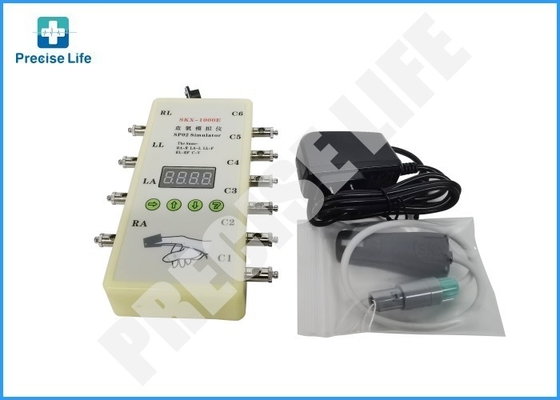

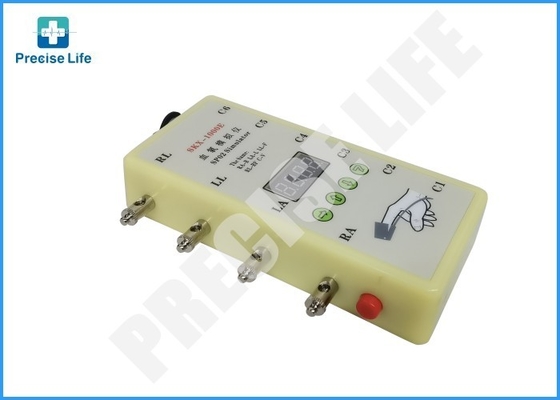

Simulador médico de ECG SpO2 con 10 la ventaja, equipo médico de la simulación

Simulador médico SpO2 con el simulador de la función SpO2 del simulador de ECG con la ventaja 10

Introducción de la función SpO2:

Introducción de la función de ECG:

Introducción del código de la forma de onda:

1. Los valores de la saturación del oxígeno, fijaron el índice SpO2 de simulador;
2. el valor del pulso, fijó el valor del pulso del simulador;
3. seleccione la curva de los datos de la saturación del oxígeno;
4. la forma de onda normal de ECG, 12 lleva las diversos gamas y tipos forma de onda síncrona;
5. Más-menos forma de onda triangular;
6. onda cuadrada, usada la onda cuadrada para medir velocidad de la exploración;
7. la onda sinusoidal, mide característica de amplitud-frecuencia
8. Puede cambiar la amplitud de la onda T, el valor del ritmo cardíaco, la amplitud de la R-onda, y la anchura de la R-onda de la forma de onda análoga de QRS;
9. simule la forma de onda de la respiración;
A. fije la amplitud de la señal;

Nota:

el simulador 1.The generará automáticamente un valor 98 del oxígeno de la sangre, 80 del pulso, los datos del parámetro del oxígeno de la sangre de la curva de ,
y código como forma de onda normal de 4 ECG, y tarifa de respiración como forma de onda respiratoria 15bpm.
2. La pieza del finger de la imitación, contra el LED del sensor Spo2; y la pieza del finger de la imitación, contra el paladio del sensor SpO2; y asegúrese de
que la ventana blanca del color de imita estancia del finger conforme al paladio del sensor SpO2, o lo llevará a los datos inválidos.
3. El simulador generará automáticamente amplitud de la ventaja II en 1mV, y en la onda de la detección del ritmo cardíaco, onda cuadrada, onda sinusoidal,
La onda de QRS, toda la amplitud de la ventaja II es 1mV.
4. Cuando cae la batería más bajo que cierto valor, el contenido del indicador digital destellará para indicar la batería baja, y después continúa
para trabajar solamente cerca de cuatro horas. Observe por favor que en este momento la amplitud de la forma de onda de ECG disminuirá.
5. La conexión de la pieza de ECG a la máquina de ECG: RA-r (brazo derecho), LA-L (brazo izquierdo), LL-F (pierna izquierda), RL-RF (pierna derecha), C1-C6 (ventaja del pecho).
6. La conexión de la pieza de ECG al monitor paciente: brazo RA-derecho (blanco), brazo LA-izquierdo (negro), pierna LL-izquierda (roja), pierna RL-derecha (verde), ventaja del pecho C1-C6 (marrón).
7. conexión de las ventajas de la parte 3 de ECG: brazo RA-derecho (blanco), brazo LA-izquierdo (negro), pierna LL-izquierda (roja).
8. diferente identifique la conexión correspondiente: L-LA, R-RA, RF (N) - RL, F-LL, C-V.

Descripción dominante:

Hay 4 llaves, seguidas por llaves de selección, llave del aumento, reduciendo llave, la llave de entrada, además de un sistema de combinaciones de teclas

Seleccione la llave:

Esta llave se utiliza para seleccionar el parámetro que usted quiere cambiar; hay 4 tubos del LED para exhibir los cuatro códigos representa se exhibe qué,
El 1r código representativo de la forma de onda del LED, representantes del LED 2-4 el parámetro (2 es el valor de cientos, 3 representantes de diez, 4 representantes de pedazos)

Llave del aumento:

Utilícela para aumentar el parámetro

Reducción de llave:

Utilícela para reducir el parámetro

Incorpore la llave:

Utilícela para confirmar el parámetro que usted seleccionó

Llave de la combinación:

Pulse la tecla selecta e incorpore la llave al mismo tiempo, libere la llave de entrada, la liberación la llave selecta,

haga doble clic la llave de entrada otra vez, la llave de la combinación fue seleccionada con éxito, y exhibirá diverso contenido.

Las maneras de la operación de cada código:

1. Valor del oxígeno de la sangre:
1) el ajuste del valor del oxígeno de la sangre en: el 80%, el 85%, el 90%, el 98%, estos 4 puntos del valor de la calibración de la detección, tolerancia<> en el 60%, el 65%, el 70%, el 75%, estos 4 puntos del valor de la calibración de la detección, valor<2> inicial de la tolerancia 2): el 98%; Puede ser selecto y fijado el valor del oxígeno de la sangre con llave del aumento y reducir llave directamente.

2. Valor del pulso:
1) ajuste del valor del pulso en: 30,60,80,100,120,160,180,240 puntos de prueba del total 8 del bpm;
2) el valor<> inicial de la tolerancia 3) es el bpm 80, puede ser selecto y fijado el valor del pulso con llave del aumento y reducir llave directamente.

3. Los datos de la forma de onda curvan la selección:
Los datos 1 son curva de BCI, datos 2 son curva de .

4. Forma de onda normal de ECG:
* ritmo cardíaco que fija la gama: 10-200bpm (valor inicial: bpm 60)
* la amplitud de la señal es fija
5. Más-menos forma de onda triangular
* gama de frecuencia: 10-300bpm (valor inicial: bpm 75)
* gama de la amplitud: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modos, modo 1: Forma de onda positiva; modo II: forma de onda negativa; Utilice la llave de las combinaciones para elegir.

6. Onda cuadrada
* gama de frecuencia: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (Valor inicial: 1 herzios)
* gama de la amplitud: 0.1-4Mv (10:0.1mV, 400: 4mV);
7. onda sinusoidal
* gama de frecuencia: 1-100Hz (valor inicial: 25 herzios)
* gama de la amplitud: 0.1-4Mv (10:0.1mV, 400:4mV)

8. Forma de onda análoga de QRS-T:
Esta forma de onda tiene 4 modos de funcionamiento,
Modelo 1: la amplitud de la onda T puede ser cambiada;
Modelo 2: Fije la frecuencia de la forma de onda;
Modo 3: determinación de la amplitud de la forma de onda de QRS;
Modelo 4: Fije la anchura de la onda de QRS;

el modo de operación puede cambiar con llaves de la combinación.
* gama del ajuste de la amplitud de la onda T: 0.1mV-2mV; (Valor inicial: 10)
* gama del ajuste de la frecuencia de la forma de onda: 20-300bpm; (Valor inicial: 75)
* gama de la amplitud de la forma de onda de QRS: 0.1mV-2mV; (Valor inicial: 1mV)
* gama de la anchura de la forma de onda de QRS: 10ms-150ms; (Valor inicial: 80ms)

9. Simule la onda de la respiración:

* gama de frecuencia: 10-100time/min; (Valor inicial: 15bpm)
* nota: la ventaja de la respiración es RA-LL, la impedancia de la línea de fondo es 1k.If que la ventaja de la respiración del monitor paciente es la otra ventaja, fijó por favor el parámetro del monitor o cambia la ventaja conecta manera.

Ajuste de la amplitud de A. Signal:
* gama de la amplitud: 0.1mV-4mV (10:0.1mV, 400:4mV); (Valor inicial: 100)
* nota: este ajuste de la amplitud afectará a la amplitud de 5,6,7 formas de onda.
